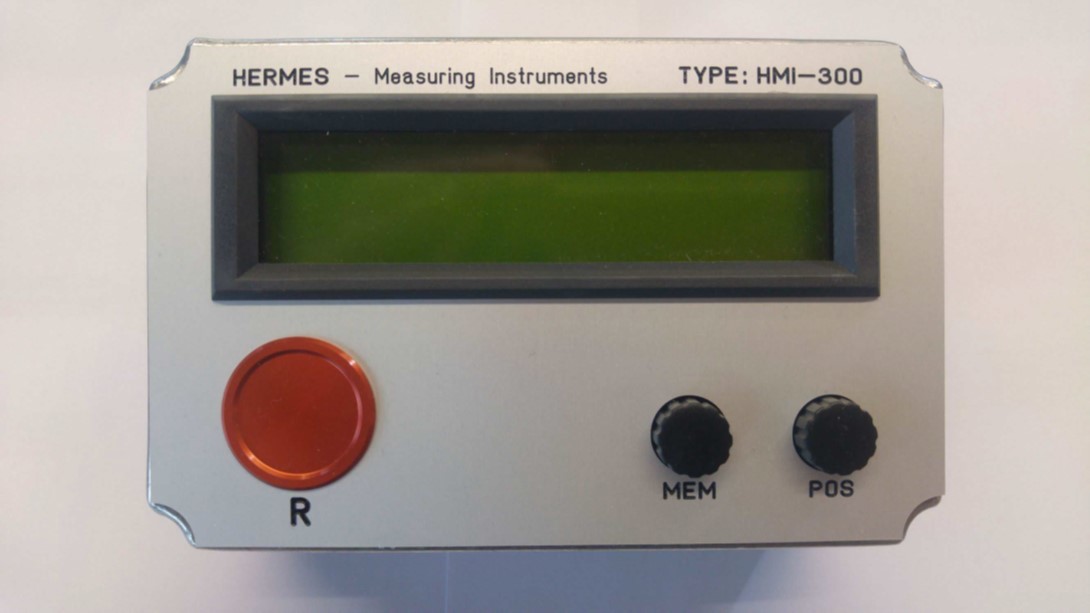

HMI-300
Das neue HERMES-Längenmesssystem HMI-300 mit Baueinheiten-Zertifikat von der PTB









HERMES Längenmesssysteme sind heute integraler Bestandteil von vielen Längenmessmaschinen. Sie eignen sich z.B. für den Einsatz an Produktionsanlagen und Schaumaschinen in der Textilindustrie, an Umspulanlagen und Messraupen in der Kabelindustrie, an Ablängmaschinen für Fußbodenbeläge und für vieles mehr.

Das ab 2016 für Zählwerke (Längenmesssysteme) gültige Zertifikat nennt sich Baueinheiten-Zertifikat. Ein Baueinheiten Zertifikat ist Deutschlandweit gültig/anerkannt. Es kann auch von weiteren benannten Stellen und damit auch in anderen Ländern anerkannt werden.

Eine Maschinenzulassung entsprechend der Messgeräterichtlinie MID kann jedoch immer nur für das kundenspezifische Gesamtsystem erfolgen. Bei unserem Zertifikat handelt es sich streng genommen also um ein Teil-Zertifikat. Dieses ist in jedem Fall zu berücksichtigen.

Historie der Längenmesseinrichtungen
Wir sind Hersteller von Längenmesssystemen mit über 20 Jahren Erfahrung auf diesem Gebiet. Unsere Messsysteme sind ausschließlich Zählwerke in Verbindung mit einem Inkremental-Drehgeber. Die im folgenden beschriebenen Systeme sind bereits von der Physikalisch-Technische Bundesanstalt vorgeprüft und erfüllen alle Voraussetzungen, damit Ihre Maschine in der Lage ist entsprechend der EU-Messgeräterichtline 2014/32/EU zu messen und als „eichfähig“ gewertet zu werden. HINWEIS: Sollen die Messungen so entsprechend gewertet werden, so muss für den Kunden eine Dokumentation mit einem Datensatz bestehend aus Messwert und Messwert-Identifikationsnummer erfolgen.

Alfred Hermes konstruierte im Jahr 2000 erstmalig ein elektronisches Längenmesssystem LCB, bestehend aus einem Zählwerk LCB 2000 und einem Inkremental-Drehgeber. Am 10.07.2000 erlangte er bei der Physikalisch-Technischen Bundesanstalt dafür eine innerstaatliche Bauartzulassung. Herausragend war schon damals der Datenspeicher für 1.000.000 Messwerte, der es möglich machte Messdaten über enorm lange Zeiträume zu speichern und wieder auszulesen. Das System wird maßgeblich in der Textilindustrie eingesetzt.

Auf Grund von europäischer Harmonisierung änderten sich die Verfahren, in Deutschland von einem Zulassungsverfahren von Bauarten zu einem Konformitäts-Bewertungsverfahren. Die entsprechende gültige Bescheinigung nennt sich seit daher Baumuster-Prüfbescheinigung und basiert auf der Messgeräte-Richtlinie 2014/32/EU.

Das hauptsächlich verwendete Konformitäts-Bewertungsverfahren besteht aus der Modulkombination B + F. Das Modul B soll hierbei zu der o.g. Baumuster-Prüfbescheinigung führen, als „Ersatz“ für die Bauartzulassung. Begleitet werden muss ein solches Verfahren lt. MID von einer benannten Stelle für Modul B. Eine solche Stelle ist die Physikalisch-Technische Bundesanstalt (PTB), die auch die Baumuster-Prüfbescheinigung ausstellt. Das Teilverfahren Modul F wird in Deutschland von der Marktaufsicht, also den Eichämtern durchgeführt. Es entspricht weitgehend der früheren Ersteichung. Man könnte also meinen, bis auf die Namen habe sich nicht viel geändert, aber dem ist nicht so. Auf alle Änderungen hier an dieser Stelle einzugehen, würde zu weit führen. Deshalb hier nur eine Auswahl an Stichpunkten über die Sie sich vorher informieren sollten: keine hoheitliche staatliche Aufgabe mehr, modularer Aufbau, Gültigkeitsbereich, begrenzte Gültigkeitsdauer, usw.

Als Grundlage aller Softwareanforderungen seitens der PTB bei der Begleitung eines Konformitäts-Bewertungsverfahrens als benannte Stelle, dient der WELMEC Software Guide 7.2 oder 8.8).

Fa. Hermes reagierte als bald. Auch die Kabelindustrie interessierte sich für unsere Messsysteme und 2008 wurde dafür ein besonders schnelles System vom Typ HMI-100 mit noch größerem Speicher entwickelt. Außerdem verfügt das Gerät optional über eine Profibus-Schnittstelle.

In 2013 bekam ein weiteres System vom Typ HMI-200 von uns eine Baumuster-Prüfbescheinigung. Es war zur Längenmessung von Bodenbelägen entwickelt worden. Dieses Messwerk besitzt einen eingebauten Drehgeber und wird wie ein mechanisches Zählwerk direkt auf die Achse einer Längenmessmaschine gesetzt. Als physikalische Schnittstelle wurde dieses Mal USB2.0 gewählt.

Das HMI-100 und das HMI-200 können nicht direkt bei uns erworben werden. Selbstverständlich kann die Geschäftsverbindung für diese Geräte bei uns nachgefragt werden.

Auf Grund von Änderungen in der Zulassungsbewertung kann unser altes System LCB2000 leider seit Mitte 2018 für neu konstruierte Maschinen oder umgebaute Maschinen nicht mehr verwendet werden.

Sollten bei Ihnen im Betrieb noch ältere Maschinen mit diesem Zählwerk stehen, so können Sie auch dafür bei uns noch Ersatz bekommen. Die Zulassung bleibt solange Sie an der Maschine sonst nichts verändern bestehen.

Um auch in Zukunft ein frei verfügbares Längenmesssystem nach neuestem EU-Standard liefern zu können, wurde 2019 wieder eine Zulassung für ein weiteres Längenmesssystem vom Typ HMI-300 beantragt und ausgestellt.

Dieses aktuelle Zertifikat von der Physikalisch-Technischen Bundesanstalt nennt sich Baueinheiten-Zertifikat und ist Deutschlandweit gültig. Es bescheinigt, dass das Zählwerk HMI-300 für den Einsatz in Längenmessgeräten, die die Anforderungen der Europäischen-Messgeräte-Richtlinie (MID) 2014/32/EU entsprechen sollen, geeignet ist. Hat das Längenmessgerät dann dieses Konformitäts-Bewertungsverfahren erfolgreich abgeschlossen, kann es im gesamten EWR in Verkehr gebracht werden (Hinweis: Das Übersetzen von Dokumenten/Unterlagen kann hierzu von der jeweiligen nationalen Marktaufsicht, vom Hersteller des Längenmessgerätes, gefordert werden).

Das Zählwerk Zertifikat wurde gemäß WELMEC-Leitfaden 8.8 durch die PTB auf Konformität nach Modul „B“ (B+F) oder „G“ bewertet.



Direkt über uns zu beziehende Längenmesssysteme

1. Das neue HMI-300 mit folgenden Eigenschaften:
– erfüllt alle Anforderungen der Messgeräte-Richtlinie MID 2014/32/EU
– robuste digitale Anzeige mit gleichzeitiger Anzeige von Länge und Messwert-Identifikationsnummer
– Anzeige von Softwareversion und Checksumme-
– besitzt einen großen nichtflüchtigen und nicht überschreibbaren Messwertspeicher von 4 Millionen Messwerten
– einstellbarer Vorwahllänge für Langsamfahrt und Stop, wahlweise direkt am Gerät über Drehkodierschalter einzugeben oder über Schnittstelle zu programmieren.
– schnellere serielle Schnittstelle für die Betriebsdatenerfassung mit 19.200 Baud
– weitgehend IT-kompatibel zu den Funktionen und Befehlssätzen des LCB2000.
– erweiterter Befehlssatz und bereits integrierte Funktionen vom LCB LOAD
– feine Messdatenauflösung von 5mm
– rückwirkungsfreie Weitergabe der Drehgeberimpulse möglich (über Impulsausgang)
– alle Verkabelungsanschlüsse im Gehäuse über geschirmte PG-Verschraubungen und Phönix –Schraubklemmen realisiert
– integrierter DC-Filter und Überspannungsschutz für die Versorgungsspannung
– einfache Anbringung der Siegel am Gehäuse
– erhält Baueinheiten-Zertifikat von der Physikalisch-Technische Bundesanstalt entsprechend der EU-Messgeräterichtline 2014/32/EU
– wurde gemäß WELMEC-Leitfaden 8.8 durch die PTB auf Konformität nach Modul „B“ (B+F) oder „G“ bewertet.

2. Das LCB 2000
Im Rahmen weiterer europäischer Harmonisierung kann das bewährte LCB2000 nun seit Mitte 2018 leider selbst nicht mehr für neu konstruierte Maschinen oder umgebaute Maschinen verwendet werden um gemeinsam mit diesen als eichfähig bewertet zu werden: Die neusten Richtlinien erfordern eine Prüfung und Zertifizierung nach WELMEC-Leitfaden 8.8.

Für bereits zugelassene Maschinen können Sie das LCB2000 selbstverständlich auch weiterhin verwenden und wir haben bereits für Sie sichergestellt dass Sie dieses zuverlässige Zählwerk auch noch eine Zeitlang von uns beziehen können. Somit vermeiden Sie eine Kosten- und Zeitintensive Konformitätsbewertung Ihrer bereits mit dem LCB zugelassenen Maschinen. Für neue Maschinen empfehlen wir Ihnen auf das neue HMI300 zurück zugreifen. Bei Fragen zu den Produkten stehen wir Ihnen auch gerne für ein persönliches Gespräch zur Verfügung.

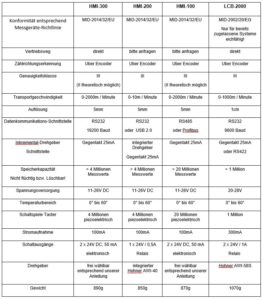

Gegenüberstellung von vorgeprüften HERMES Längenmesssystemen
